艾柱成型液壓機
設備型號：Y83-315噸
工作壓力：25Mpa
開后尺寸：600mm
設備價格：5-10萬元
設備用途：將一定比例的艾葉艾可壓制成艾塔、艾柱及其他形狀的成品。
一、設備生產背景
艾柱經常用于中醫針灸療法中的灸法使用，但是分散的艾絨直接燃燒效果并不好，通常會制成艾條、艾柱、艾塔等產品進行使用，其中艾柱作為用量較大的艾絨制品，主要通過艾柱成型液壓機進行生產。
二、設備簡介
艾柱成型壓力機是一種通過液壓缸作為驅動裝置進行艾柱壓制的設備，將一定比例的艾葉粉末壓制成柱狀或者餅狀，艾絨在設計好的模具孔被上方的壓頭壓制完成后，在被下方的壓頭頂出，實現成型脫模。
三、設備結構組成

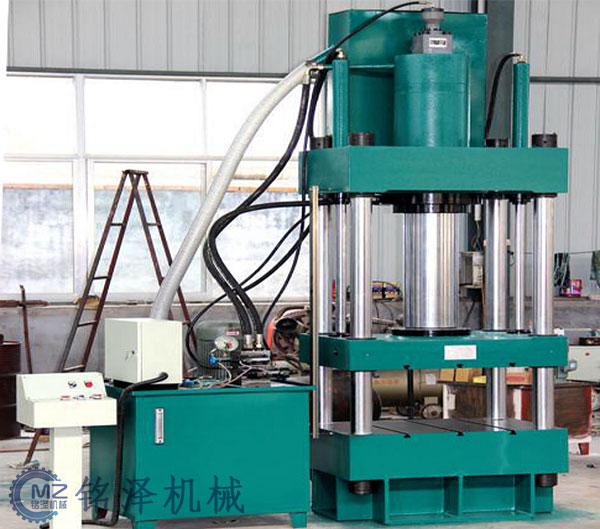

該成型液壓機由主機、液壓系統、電氣系統組成
1、主機
機身由上橫梁、活動橫梁、下橫梁，4根立柱組成，進行去應力處理，缸體采用45#鍛件，活塞桿50#鍛鋼離子氮化，硬度達到HRC45-50；
2、液壓系統
液壓系統采用國內先進的二通插裝閥集成系統，具有布局合理，結構緊湊、振動小、泄漏少、過油通徑大、噪音小等特點；
3、電控系統
電氣系統采用繼電器或PLC控制，電器容量大，可靠性高，可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調，工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便。
四、工作條件
1、溫度：0-40℃
2、電源：380V(±15%)、3P、50Hz
3、液壓系統使用介質：46#抗磨液壓油
五、生產注意事項
在艾絨成型液壓機運行過程中，艾餅或艾柱被頂出時艾絨會飄落到工作臺面或液壓系統上，不進行清理，會影響設備的正常運行，手動清理不僅效率低，而且具有安全隱患，對清理過的艾絨不進行收集，會造成原材料浪費，還會引起環境污染。
需要在液壓機運行結束后，對設備進行全面的清理，避免因維護不當對設備造成損壞，以及對液壓系統產生污染。
六、技術參數表
| 型號 | 單位 | 100T | 200T | 315T | 400T | 500T | |
| 公稱力 | KN | 1000 | 2000 | 3150 | 400 | 5000 | |
| 頂出力 | KN | 200 | 400 | 630 | 630 | 1000 | |
| 液體最大工作壓力 | Mpa | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | |
| 滑塊行程 | Mm | 500 | 700 | 800 | 800 | 900 | |
| 最大開口高度 | Mm | 900 | 1120 | 1250 | 1400 | 1500 | |
| 工作臺尺寸 | 前后 | Mm | 580 | 900 | 1260 | 1200 | 1400 |
| 左右 | Mm | 710 | 900 | 1260 | 1260 | 1400 | |
| 頂出缸行程 | Mm | 200 | 250 | 300 | 300 | 300 | |
| 滑塊速度 | 空程下行 | Mm/s | 100 | 100 | 100 | 100 | 100 |
| 工作 | Mm/s | 8-15 | 8-15 | 8-15 | 8-15 | 10 | |
| 回程 | Mm/s | 60 | 70 | 70 | 70 | 80 | |
| 電機功率 | KW | 5.5 | 11 | 18.5 | 22 | 37 | |
| 總重量（約） | T | 5 | 12 | 15 | 22 | 30 | |
以上技術參數僅供參考，我們是根據艾柱、艾塔的尺寸來為客戶推薦或定制成型液壓機。
七、客戶現場及樣品

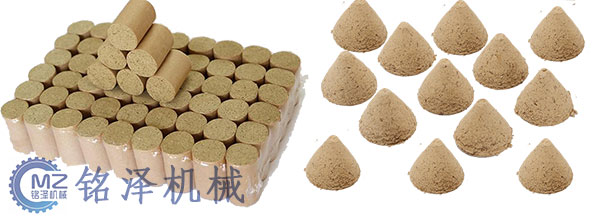

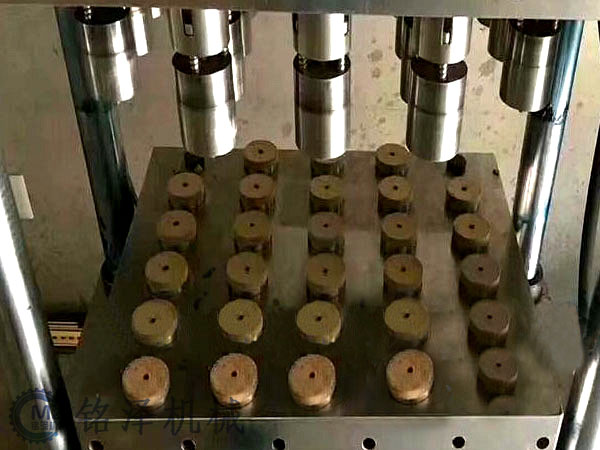

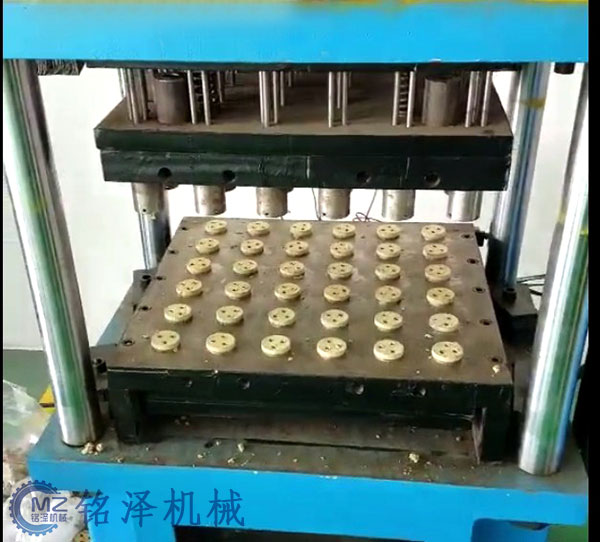

以上是艾柱成型過程與樣品，一臺壓力機通過更換模具或調整壓力的方法，可生產各種尺寸和形狀的艾塔和艾柱成品。
